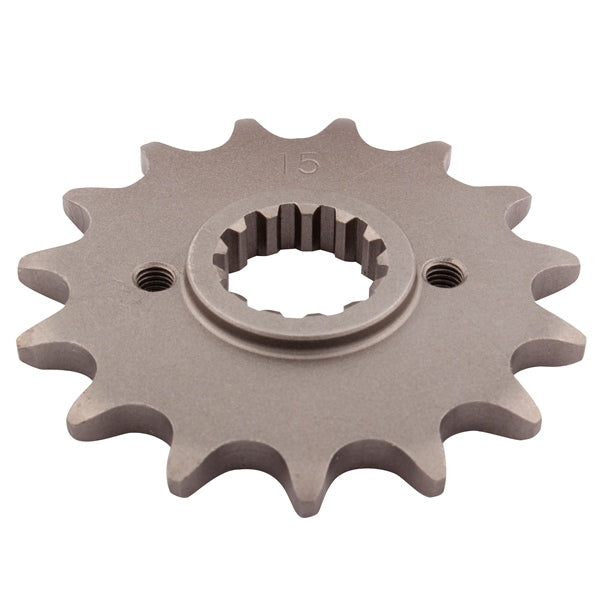

Kimpex Pignon d'entraînement (299041)

$$Comment lire le tableau d'application des pignons?

1. Choisir le modèle désiré dans le tableau des applications en consultant les colonnes de marque, du modèle et de l’année.
2. La dimension de série du modèle désiré est donnée dans la colonne Engrenage OEM.
3. Tous les pignons indiqués entre les lignes de division supérieure et inférieure conviennent au modèle choisi. Il suffit de choisir le ratio désiré dans la colonne de guide de sélection et de choisir ensuite le pignon ROC désiré dans la colonne appropriée à droite.

Informations supplémentaires :

$$ En changeant les pignons avant et arrière, vous pouvez modifier le rapport d’entraînement final de votre motocyclette ou de votre VTT, qui détermine en partie la vitesse à un régime donné. Le rapport d’engrenage fait référence au rapport des pignons avant et arrière. Par exemple, une Suzuki GSXR600 de série possède un pignon avant de 16 dents et un pignon arrière de 45 dents, ce qui donne un rapport de 45/16 ou 2,81. Le fait d’installer un pignon avant plus grand ou un pignon arrière plus petit diminue le rapport (ce qu’on appelle parfois “ taller gearing ”), ce qui produit plus de vitesse à un régime donné du moteur. Parallèlement, un pignon avant plus petit ou un pignon arrière plus grand donne moins de vitesse à un régime donné (“ shorter gearing”).

Les indices de performance peuvent être majorés jusqu’à un certain point par le choix du pignon, mais le facteur primordial demeure la puissance de votre moteur et ses caractéristiques. Le choix du bon engrenage optimise l’utilisation du groupe propulseur et maximise la puissance transmise à la roue arrière dans des conditions données.

On détermine la vitesse pour un ensemble donné de pignons comme suit :
Vitesse = (régime X circonférence du pneu arrière X pignon avant) / (rapport d’engrenage primaire X rapport de 6e vitesse X pignon arrière X 1056)

$$Les motocyclettes de série sont généralement dotées de pignons qui leur permettent d’atteindre leur vitesse maximale juste sous la pointe de puissance en vitesse supérieure. Le fait de changer pour un rapport de 44/17 sur une GSXR600 réduira la vitesse maximale parce qu’en 6e vitesse le moteur tourne beaucoup plus lentement et n’a pas assez de puissance pour atteindre la vitesse maximale. Le fait de réduire l’engrenage à 46/15 fera atteindre la pointe de puissance plus tôt, ce qui produira une vitesse maximale plus lente. Toutefois, c’est là que le choix des pignons peut s’avérer avantageux : à une vitesse de croisière donnée et à un rapport d’engrenage donné, un engrenage réduit fera tourner le moteur plus vite et produira plus de puissance.

Une modification populaire consiste à remplacer la chaîne 530 ou 525 d’une machine de série par une chaîne 520 plus mince et plus légère, avec des pignons assortis.$$
